功能用途

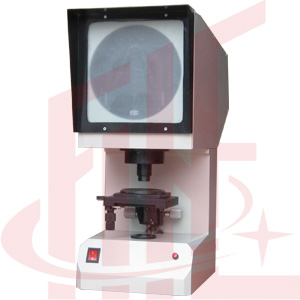

符合國標GB/T229－2007《金屬材料夏比擺錘沖擊試驗方法》中對沖擊試樣缺口的要標，是一種專用于檢查夏比V型（深2mm）和U型（深2mm）沖擊試樣缺口加工質量的專用光學儀器。
主要特點
●本設備是利用光學投影方法，將沖擊試樣缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V型或U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格。
技術參數
●放大倍數：儀器放大倍率：50×
物鏡放大倍率：2.5×
投影物鏡放大倍率：20×
●投影屏直徑：Φ180mm
●工作臺尺寸：方工作臺：110×125mm
圓工作臺：Φ90mm
工作臺玻璃：Φ70mm
●工作臺行程：縱向：±10mm
橫向：±10mm
升降：±12mm（無刻度）
●工作臺轉動范圍：0－360°（無刻度）
●光源：12V，100W（鹵鎢燈）
●外形尺寸：515×224×603mm
●重量：18kg
